铝型材喷涂线RTO废气治理方案

      铝型材表面处理是建筑幕墙、门窗型材、工业铝材等产品制造的关键工序,通过静电喷涂、氟碳喷涂等工艺赋予铝材耐候性与装饰性。在喷涂-固化全流程中,粉末喷涂产生的未附着粉尘、油性漆喷涂释放的有机溶剂以及高温固化炉挥发的低分子化合物,形成成分复杂、风量巨大的工业废气。铝型材生产线通常采用密闭送风系统,单条生产线废气风量可达20万-150万m³/h,若直接排放将造成严重的VOCs污染与环保合规风险。

铝型材企业面临的废气排放挑战集中在三个层面:超大风量导致末端治理设备投资与运行成本高企、粉尘与有机物混合增加工艺复杂度、地方排放标准趋严要求处理效率需达到98%以上。中山市格源环保设备有限公司作为工业废气治理系统服务商,依托25000平方米现代化生产基地与40余项专利技术,为铝型材行业提供"预处理+浓缩+高效氧化"全链条解决方案,已累计交付包括山东华建铝业120万m³/h超大风量项目在内的3000余项废气治理工程。

铝型材喷涂废气特征分析

风量规模特征:铝型材生产线采用整线密闭抽风设计,喷涂房、流平段、固化炉等工段各自收集后汇总,单条生产线总风量通常在20万-80万m³/h之间,大型自动化产线可达100万-150万m³/h,属于典型的超大风量工况。这一特征使得传统直接燃烧方案面临设备体积庞大、燃料消耗惊人的困境。

浓度分布特征:不同工艺中VOCs浓度差异大。粉末喷涂工段主要为粉尘颗粒,有机物浓度低于50mg/m³;油性漆喷涂段VOCs浓度可达200-800mg/m³,主要成分为二甲苯、乙酸丁酯、异丙醇等;固化炉废气温度60-120℃,VOCs浓度100-300mg/m³,含有树脂裂解产生的低分子烃类。整体呈现"大风量、低浓度、多工段混合"的复杂特征。

污染物成分特征:废气中同时存在固态粉尘与气态有机物。粉末喷涂产生的聚酯树脂粉尘粒径10-50μm,具有粘性,易附着在设备表面;油性漆废气含有芳香烃、酯类、醇类等多种VOCs,沸点跨度大(60-180℃),部分组分具有漆雾液滴形态。这种固气混合特性要求治理系统必须具备高效的预处理能力。

排放标准要求:广东、山东、河北等铝型材生产集中区域执行《表面涂装(汽车制造业)挥发性有机物排放标准》或地方特别排放限值,非甲烷总烃排放浓度需≤60mg/m³,苯系物≤20mg/m³,部分工业园区要求≤40mg/m³。结合90%以上的去除效率要求,倒逼治理设施必须采用高效氧化技术。

生产连续性要求:铝型材生产线24小时连续运行,环保设施停机将导致整线停产,每小时经济损失可达数万元。治理系统需具备高可靠性、低故障率与快速响应的售后服务能力,同时要求设备维护周期与生产检修周期协同,避免影响正常产能。

铝型材喷涂废气治理关键挑战

传统单一技术方案在铝型材行业应用中暴露出明显的局限性:直接燃烧RTO因风量过大导致设备投资超过300万元且天然气年消耗费用达百万级;单纯活性炭吸附因粉尘堵塞导致更换周期缩短至1-2个月;低温等离子、光催化等低效技术无法满足98%以上的处理效率要求。行业亟需系统性的技术组合方案突破以下六大难点:

超大风量经济性难题:当废气风量超过50万m³/h时,若采用直接燃烧方式,RTO设备占地面积需200-300平方米,燃烧室容积达到80-120立方米,设备投资即超过500万元。更严峻的是运行成本:以80万m³/h、VOCs浓度200mg/m³的废气计算,直接燃烧需补充热量约4000万kcal/h,天然气消耗量达5000m³/天,年燃料费用超过400万元,多数企业难以承受。

粉尘对吸附材料的损伤:铝型材废气中粉尘含量可达20-100mg/m³,若直接进入沸石转轮或活性炭吸附单元,粉尘将快速堵塞分子筛孔道或炭颗粒间隙,导致吸附效率在1-3个月内从95%下降至60%以下。粉尘中的树脂成分在高温脱附时会炭化粘结,造成转轮转动阻力增大甚至卡死,设备维护成本激增。

漆雾液滴的冷凝与结焦:油性漆喷涂废气中含有未充分雾化的漆雾液滴,在管道输送过程中冷凝附着形成漆膜,长期积累可使管道截面缩小30%-50%,系统阻力倍增。若漆雾直接进入RTO燃烧室,在760℃以上高温下会快速炭化结焦,附着在陶瓷蓄热体表面,导致热交换效率下降、压差上升,严重时需停机清理蓄热体,影响生产连续性。

多工段废气的浓度匹配:粉末喷涂、油性喷涂、固化炉三类废气若简单混合后统一处理,会出现浓度过低导致RTO无法自持燃烧、或浓度波动导致炉温剧烈变化的问题。例如粉末线废气占比60%时,混合后VOCs浓度可能低于800mg/m³,不足以支撑RTO自供热运行(自持浓度需>1500mg/m³),仍需大量补充燃料。

间歇工况的启停能耗:部分铝型材企业采用两班制生产,夜间停机8-10小时。传统RTO每次冷启动需预热2-3小时,天然气消耗2000-3000m³,频繁启停导致月度燃料成本增加20%-30%。同时高温设备的热胀冷缩循环加速阀门、密封件老化,设备寿命缩短。

余热资源的利用困境:RTO燃烧废气后排放烟气温度仍有150-250℃,按80万m³/h计算,携带热量约1500万kcal/h,相当于每小时浪费1800m³天然气的热值。但铝型材固化炉通常采用天然气直燃或电加热,废气余热与生产工艺的温度等级、洁净度要求难以匹配,导致大量中低温热能无法回收,企业既支付高额治理费用又无法获得能源效益。

针对性解决方案体系

格源环保针对铝型材喷涂废气的治理方案制定,综合考量废气风量规模、VOCs浓度水平、粉尘含量、排放标准严格程度、企业投资预算与运行成本敏感度五大维度,形成差异化的技术路线选择矩阵。通过高效预处理消除粉尘与漆雾干扰,采用吸附浓缩技术将"大风量低浓度"转化为"小风量高浓度",再匹配高效氧化单元实现达标排放,同步集成余热回用系统提升经济性。

标准型方案:喷淋+干式过滤+沸石转轮+三床RTO
适用工况:废气风量30万-100万m³/h,VOCs浓度150-500mg/m³,含粉尘与漆雾,执行常规排放标准(NMHC≤60mg/m³)。技术路线采用四级处理:一级喷淋塔通过气液逆向接触去除80%以上粉尘与水溶性组分;二级干式过滤器(G4+F7复合滤料)拦截≤10μm微细粉尘,确保后端沸石转轮入口粉尘≤5mg/m³;三级沸石分子筛转轮将废气浓缩10-15倍,处理后的大风量洁净气直接排放,浓缩后的小风量高浓度气(约3万-8万m³/h,浓度1500-4000mg/m³)进入三床RTO;四级RTO在760℃以上高温氧化VOCs,去除效率>99%,陶瓷蓄热体热回收率95%,系统在VOCs浓度>2000mg/m³时可实现自供热运行。该方案在山东华建铝业120万m³/h项目中采用双套转轮+五床RTO配置,实测NMHC排放浓度稳定在25-35mg/m³,天然气月消耗量较直接燃烧方案降低85%。

经济型方案:干式过滤+沸石转筒+旋转RTO
适用工况:废气风量20万-60万m³/h,VOCs浓度200-600mg/m³,以粉末喷涂为主、油性漆占比<30%,对初始投资敏感的中小型企业。技术路线简化为三级:一级采用多级干式过滤(G4+F7+F9梯度滤料)直接去除粉尘,省去喷淋塔及配套水处理系统,设备投资降低15%-20%;二级沸石转筒(蜂窝状整体结构)浓缩比8-12倍,因粉末喷涂废气粘性组分少,转筒堵塞风险低于转轮;三级旋转RTO采用单一旋转阀切换气流,故障率低,占地面积比三床结构减少35%。该方案适合年产能2万-5万吨的中型铝型材企业,系统总投资控制在180万-280万元,运行稳定后月均天然气费用2万-5万元,适合利润率敏感型客户。

高标准方案:喷淋+干式过滤+沸石转轮+RTO+SCR脱硝
适用工况:废气风量50万-150万m³/h,VOCs浓度300-800mg/m³,执行特别排放限值(NMHC≤40mg/m³)或工业园区要求NOx≤50mg/m³的严苛标准。技术路线在标准方案基础上增加脱硝单元:RTO燃烧室出口烟气温度350-450℃,直接进入SCR脱硝反应器,通过钒钛系催化剂将NOx转化为N₂,脱硝效率>80%,确保NOx排放≤50mg/m³。同时RTO采用五床或七床结构,通过增加床层数量将吹扫损失降至0.5%以下,确保VOCs去除效率稳定在99.5%以上,排放浓度≤30mg/m³。该方案在广东、江苏等环保要求严格区域应用,满足日资、欧美客户验厂审核标准。

间歇工况方案:活性炭吸附浓缩+RCO蓄热催化燃烧
适用工况:废气风量10万-40万m³/h,VOCs浓度300-1000mg/m³,两班制生产、日均运行12-16小时,需频繁启停的企业。技术路线采用活性炭固定床吸附浓缩(3-5个吸附床轮换运行)+RCO蓄热催化燃烧:吸附阶段全风量废气通过活性炭床净化排放;单个炭床饱和后切换至脱附模式,用小风量热气流(200-250℃)解吸VOCs,浓缩后气体浓度达3000-8000mg/m³;浓缩气进入RCO在贵金属催化剂作用下,于300-400℃低温完成氧化,无明火、安全性高;RCO启动预热时间只需30-50分钟,天然气消耗200-400m³,相比RTO启动能耗降低60%以上。该方案适合生产不连续、对启停能耗敏感的客户,在佛山、中山地区中小铝材企业中应用。

资源回收方案:喷淋+沸石转轮+冷凝回收+CO
适用工况:使用高价值溶剂(如乙酸丁酯、环己酮)的铝材喷涂线,废气风量20万-60万m³/h,单一溶剂占比>60%,溶剂采购价格>8000元/吨。技术路线为:沸石转轮浓缩后的高浓度气体(5000-15000mg/m³)先进入三级冷凝系统(常温冷凝-冰水冷凝-深冷至-20℃),将90%以上的VOCs液化回收,回收液纯度>90%可直接回用于生产;尾气进入CO催化燃烧装置处理残余VOCs,确保达标排放。实测数据显示,溶剂回收率可达85%-92%,按年使用乙酸丁酯500吨、回收90%计算,年回收溶剂价值360万元,扣除运行费用后净收益超过200万元,设备投资12-18个月即可回收,将环保支出转化为利润中心。

主要技术产品解析

格源环保铝型材废气治理方案的关键竞争力建立在关键设备的技术积累与性能优化上。沸石分子筛转轮采用日本或德国进口的疏水型沸石材料,孔径分布集中在0.5-0.8nm,对C₆-C₁₂芳香烃与酯类的吸附容量达120-150mg/g,是普通活性炭的2-3倍。转轮基材使用陶瓷纤维与无机粘合剂一体成型,耐温300℃,抗湿性强(相对湿度80%条件下吸附效率下降5%)。转轮分为吸附区(240°扇面)、脱附区(90°扇面)、冷却区(30°扇面),通过每小时2-6转的低速旋转实现连续吸附-脱附循环,脱附温度180-220℃,脱附风量与处理风量比为1:10至1:15,浓缩倍数可根据原始浓度灵活调节。转轮使用寿命通常在5-8年,期间只需每季度用压缩空气吹扫表面积灰,维护成本极低。

三床RTO系统的蓄热体选用高铝质或堇青石陶瓷材料,比表面积≥300m²/m³,蓄热密度0.9-1.1MJ/(m³·K),单个蓄热床填充高度1.5-2.5米。系统采用"两床吸热、一床放热"的切换模式:废气从冷床底部进入,穿过蓄热体加热至750-850℃进入燃烧室氧化(停留时间>1.5秒,确保苯、二甲苯等难降解组分完全反应),高温净化气通过另一床蓄热体释放热量后降至100-150℃排放,第三床处于吹扫状态防止未处理废气短路。切换周期60-120秒,通过气动蝶阀或提升阀实现,阀门采用耐高温密封材料,使用寿命>200万次切换。当进口VOCs浓度≥2000mg/m³时,废气自身热值足以维持炉温,系统进入自供热模式,天然气消耗降至零;浓度1000-2000mg/m³时部分自供热,燃料消耗量降低70%-85%;浓度<1000mg/m³时需持续补充天然气维持炉温。格源RTO配备PLC+触摸屏控制系统,实时监测炉温、压差、阀门状态,与园区环保平台联网上传排放数据,满足在线监测要求。

旋转RTO采用单一旋转阀替代多个切换阀,转阀为圆柱形结构,表面分为进气区、燃烧区、出气区,通过低速旋转(1-3转/分钟)实现气流导向切换。这一设计使运动部件数量从三床RTO的6-12个降至1个,故障率降低60%以上,特别适合维护能力较弱的企业。旋转阀密封采用柔性石墨填料,磨损后可在线调整压紧力,无需停机更换。设备占地面积为同风量三床RTO的60%-70%,适合场地受限的改造项目。

干式过滤系统采用模块化设计,G4初效段使用聚酯纤维无纺布,容尘量150-200g/m²,拦截>10μm大颗粒粉尘;F7中效段使用合成纤维复合滤料,过滤效率85%-90%(对≥1μm颗粒),阻力≤150Pa;F9高效段使用超细玻璃纤维滤纸,过滤效率95%以上,确保出口粉尘≤3mg/m³。滤料更换周期根据粉尘浓度与运行时间设定,通常G4每2-3个月更换,F7每4-6个月更换,F9每8-12个月更换。系统配备压差监测,当阻力超过设定值(通常300-400Pa)时自动报警提示更换,避免因堵塞导致风量下降影响生产。

特殊场景定制化方案

针对采用高固含量氟碳漆的高级幕墙铝材生产线,格源环保开发了"预浓缩+二级氧化"深度处理工艺。该类废气的特殊性在于:氟碳树脂固含量高达70%,喷涂过程中漆雾液滴粒径大(50-200μm)、粘性强,且废气中含有微量含氟有机物,常规喷淋难以彻底去除,若直接进入转轮会快速堵塞。定制方案采用"旋流板塔+静电捕集器"二级预处理:旋流板塔通过高速旋转的叶片产生离心力,强制液滴与雾滴碰撞凝并,去除效率>85%;静电捕集器施加12000V高压电场,使残余漆雾液滴荷电后被捕集板吸附,出口漆雾浓度≤3mg/m³。预处理后废气进入沸石转轮浓缩,浓缩气依次通过RCO催化燃烧(一级氧化,去除95%常规VOCs)和RTO高温燃烧(二级氧化,分解残余含氟有机物),双重氧化确保总VOCs去除效率>99.5%,氟化物排放≤3mg/m³。该工艺在某幕墙铝材企业60万m³/h产线应用后,连续18个月稳定达标,氟碳漆耗量降低8%(因预处理回收液滴),环保投资增加15%但年运行成本降低12万元,投资回收期2.3年。

典型应用案例

格源环保在铝型材行业已累计服务超过300家企业,覆盖建筑型材、工业型材、汽车轻量化型材等全领域。项目经验积累形成了从小型单线治理(10万m³/h)到超大型多线集中处理(150万m³/h)的完整解决方案库,技术成熟度与可靠性在行业内处于前列水平。

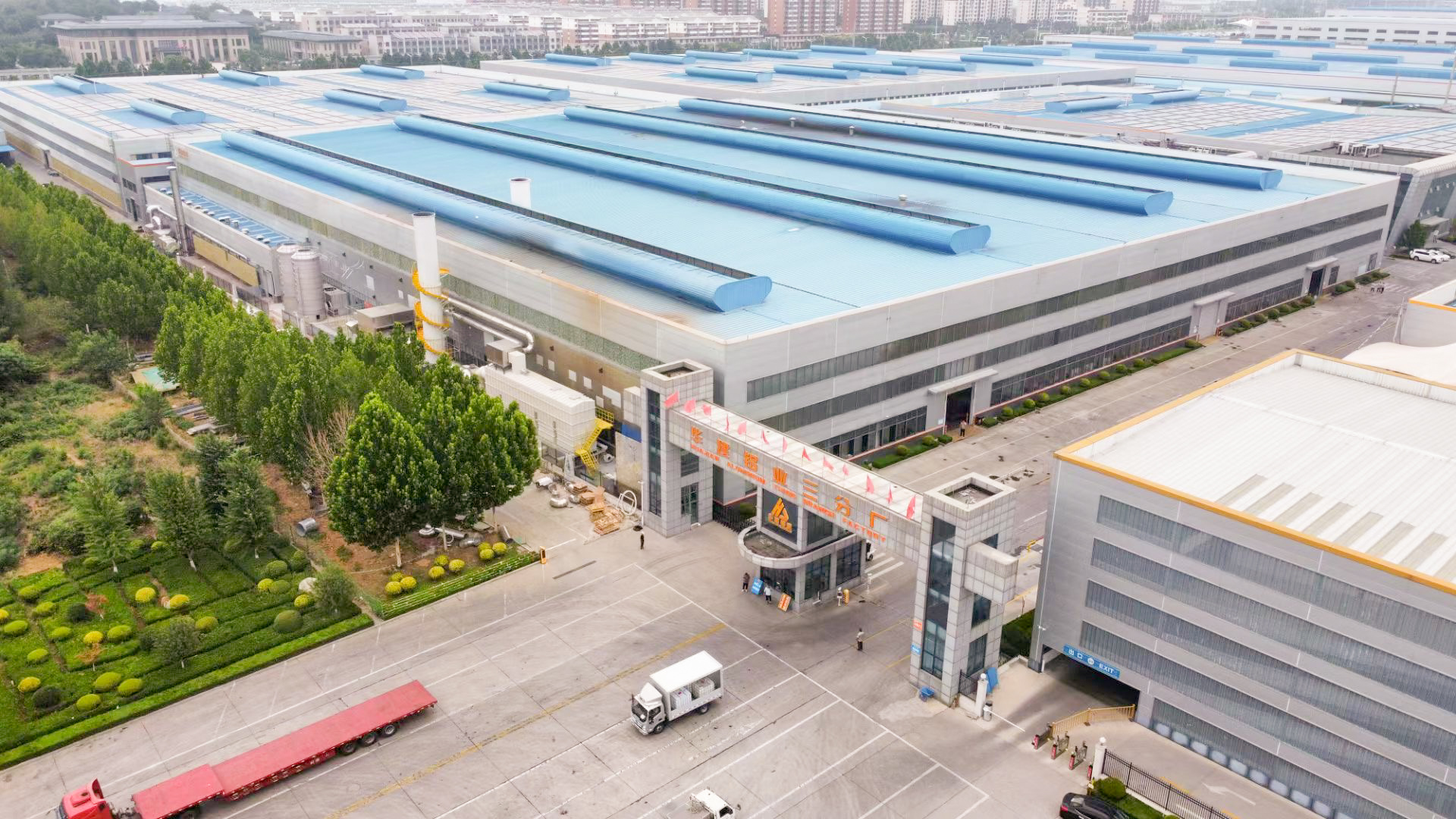

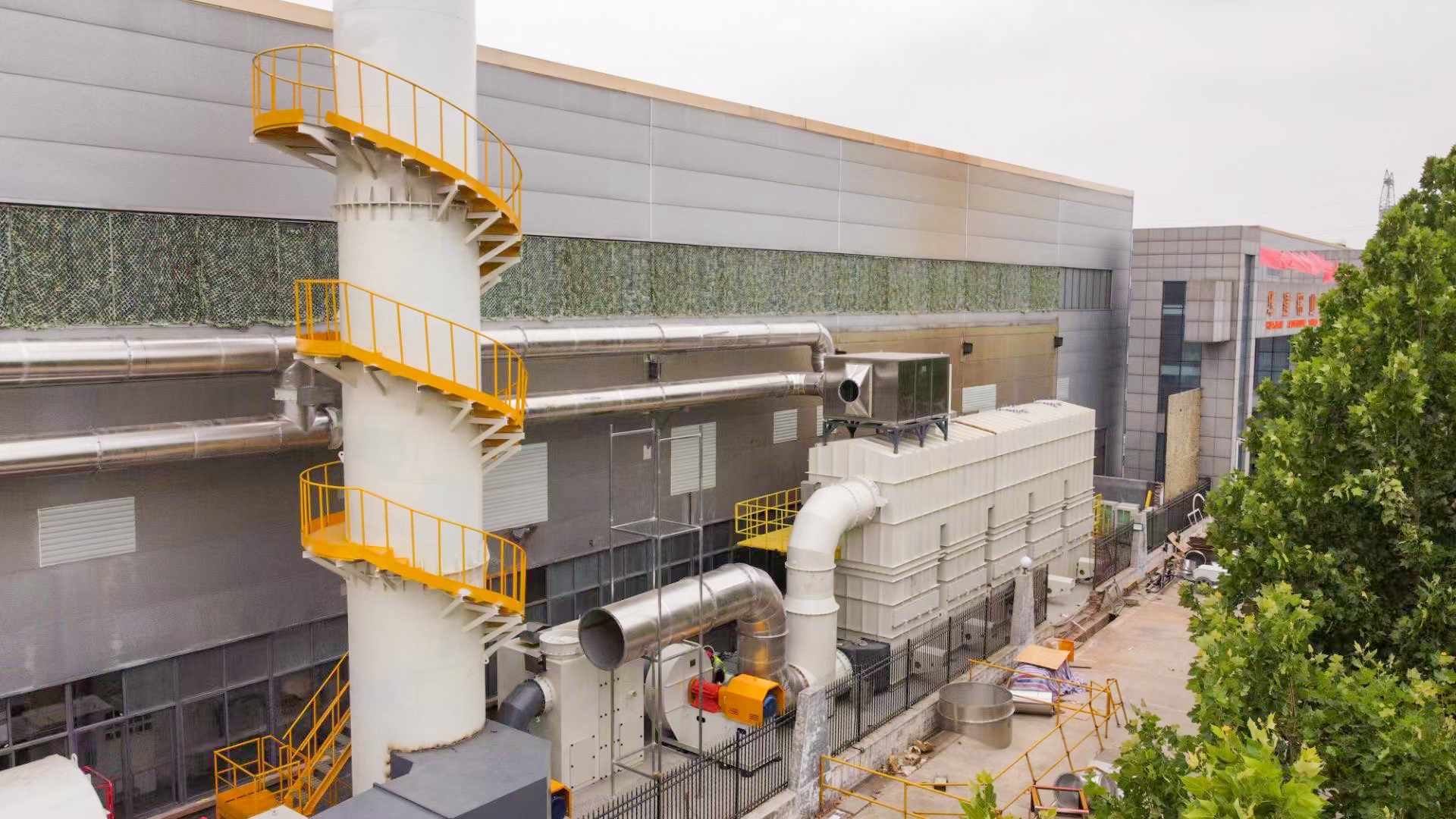

案例一:山东华建铝业有限公司超大风量集中治理项目
客户背景:华北地区大型建筑铝型材生产基地,拥有6条全自动喷涂生产线,年产能15万吨,产品供应国内高级幕墙与门窗市场。项目挑战:6条线废气总风量达120万m³/h,含粉末喷涂粉尘与氟碳漆VOCs,山东执行《挥发性有机物排放标准第5部分:表面涂装行业》,要求NMHC≤50mg/m³,苯系物≤20mg/m³,同时要求单套系统故障不影响全厂生产。采用方案:双套系统并联运行,每套处理60万m³/h。工艺路径为"集气管网分区优化-旋流喷淋塔预处理-三级干式过滤(G4+F7+F9)-双转轮浓缩系统-五床RTO高温氧化"。五床RTO采用"四床工作、一床吹扫"模式,吹扫损失<0.3%,VOCs去除效率>99.6%。运行效果:2020年8月投运至今连续稳定运行,在线监测数据显示NMHC排放浓度25-35mg/m³,苯系物<10mg/m³,优于标准要求。RTO在生产旺季(VOCs浓度300-400mg/m³)实现70%自供热率,月均天然气消耗8万m³,较直接燃烧方案节省燃料费用45万元/月。该项目成为山东省铝型材行业VOCs治理示范工程,接待省市环保部门现场观摩12次。

案例二:广东某日资铝材企业粉末喷涂线改造项目
客户背景:汽车零部件配套铝型材供应商,执行日方母公司严格的环保与安全标准,原有UV光解+活性炭吸附系统因处理效率不足被要求整改。项目挑战:废气风量35万m³/h,粉末喷涂为主、VOCs浓度150-250mg/m³,客户要求排放浓度≤30mg/m³,且系统必须通过日方EHS审核(包括防爆、泄爆、连锁保护等30余项安全要求)。采用方案:拆除原有设备,新建"干式过滤+沸石转筒+旋转RTO"系统。针对日资企业要求,RTO增加氢火焰监测、炉温三重联锁保护、泄爆片、氮气保护等安全配置,所有电气元件采用施耐德、西门子等国际品牌,焊接执行日本JIS标准。运行效果:2021年3月投运,连续运行18个月零非计划停机,NMHC排放浓度稳定在18-28mg/m³。日方EHS审核评价"安全防护等级达到日本国内标准,是在华供应商中环保设施可靠的企业之一"。客户因此获得丰田、本田新增订单,产能利用率从65%提升至90%,环保合规转化为商业价值。

案例三:河北某铝型材产业园区集中治理项目
客户背景:工业园区内聚集12家中小型铝型材企业,单家废气风量5万-15万m³/h,企业单独建设治理设施投资压力大、运维能力弱,园区管委会主导建设集中治理中心。项目挑战:多企业废气成分差异大(粉末喷涂、氟碳喷涂、木纹转印混合),生产时间不同步,需解决浓度波动与风量调节问题。采用方案:建设2套40万m³/h处理能力的"喷淋+过滤+转轮+RTO"系统,通过变频风机与浓度在线监测实现智能调节:12家企业废气分别计量,按VOCs排放量收费;RTO入口浓度<1500mg/m³时自动降低脱附风量、减少浓缩倍数,确保燃烧室浓度维持在2000-3000mg/m³自供热区间;夜间3-5家企业生产时,关闭一套系统降低运行成本。运行效果:园区统一运维,单家企业环保投资从80万-120万元降至15万-25万元(分摊集中设施投资),运行费用按实际排放量计费,平均0.8-1.2元/m³废气,较单独建设降低成本40%。系统自2022年6月运行以来,12家企业全部通过环保验收,园区获评河北省绿色工业园区称号。

案例四:江西某新材料铝箔涂布线余热回用项目
客户背景:锂电池铝箔涂布生产企业,涂布烘箱废气温度80-100℃,VOCs浓度600-1200mg/m³,热值高,原有RTO系统排放烟气温度220℃,大量余热浪费。项目挑战:生产工艺需要120℃热风用于烘箱预热,如何将RTO余热转化为可用热能。采用方案:在RTO出口增设气-气换热器,将220℃烟气与新风换热,产出100-120℃热风送入烘箱,替代原电加热系统。换热器采用耐腐蚀不锈钢材质,换热效率75%,回收热量约1200万kcal/h。运行效果:余热回用系统每小时节省电力1400kW,年运行7200小时,节省电费756万元(按0.75元/kW·h计算),系统增投120万元、8个月即回收成本。客户评价"环保设施从成本中心变为利润来源",该案例被江西省工信厅列入工业节能技术推广目录。

常见问题解答

Q1:铝型材企业如何选择适合的废气治理方案,是否风量越大就必须采用转轮+RTO组合?
A1:方案选择需综合评估四个关键要素。首先是风量与浓度的匹配关系:当废气风量>30万m³/h且VOCs浓度<800mg/m³时,直接燃烧的能耗成本通常难以承受,采用浓缩+燃烧组合更经济;但若风量虽大(如50万m³/h)而浓度较高(>1500mg/m³),直接RTO也可实现自供热,此时需比较转轮投资与燃料节省的平衡点。其次是粉尘含量:粉尘>50mg/m³时必须配置高效预处理,否则会快速损坏转轮;纯粉末喷涂线可优先考虑干式过滤,油性漆为主则需湿式+干式组合。第三是排放标准:执行NMHC≤60mg/m³常规标准时,三床RTO即可满足;若要求≤40mg/m³或园区有特别限值,需采用五床/七床RTO或增加后处理单元。第四是投资与运行成本的权衡:初始预算充足、注重长期运行成本的企业,建议一步到位选用转轮+RTO;预算受限的中小企业,可考虑分步实施,先建RCO满足当前达标要求,预留转轮接口,未来标准加严时再升级。格源环保提供工况评估与方案比选服务,工程师会根据企业实际废气检测数据、生产班次、电价气价等参数,计算3-5种方案的投资回报周期,协助客户做出合适的决策。

Q2:RTO系统运行中如何控制燃料消耗,有哪些措施可以降低天然气费用?
A2:降低RTO燃料消耗的关键在于提升废气自身热值贡献率和减少热量损失。措施一是优化集气系统,提高收集浓度:通过缩小集气罩口、增加局部密闭、减少不必要的稀释风,可将VOCs浓度从200mg/m³提升至300-400mg/m³,使RTO从完全依赖燃料转向部分自供热,燃料消耗降低50%-70%。措施二是采用浓缩技术:对于大风量低浓度废气,增加转轮或活性炭浓缩单元,将RTO入口浓度提升至2000mg/m³以上,实现完全自供热,燃料费用归零,虽然增加浓缩设备投资50万-150万元,但年节省燃料费用100万-300万元,投资回收期通常1-2年。措施三是余热深度利用:除回用于生产工艺外,还可用RTO排放烟气预热入口废气(通过气-气换热器将入口废气从常温预热至80-120℃),降低燃烧室加热负荷;或用于冬季厂房供暖、生活热水制备等,重复利用余热价值。措施四是智能控制优化:采用PLC根据入口浓度实时调节燃烧器功率,在浓度高峰时段(如集中投料、清洗设备时)自动减少供气,避免过量燃烧;在夜间或生产间歇期,将RTO切换至低温保温模式(维持400-500℃),相比维持正常炉温可节省燃料60%。格源RTO标配能源管理模块,客户可通过手机APP实时查看燃料消耗曲线,系统自动生成节能建议报告,部分项目实施优化后燃料费用再降低15%-25%。

Q3:设备运行中出现故障如何快速响应,日常维护需要企业配备专业人员吗?
A3:格源环保建立了"24小时响应、48小时到场、72小时解决"的三级售后服务体系。客户发现设备异常后,通过400热线或微信报修,售后工程师立即电话或视频指导排查,80%的常规问题(如阀门动作异常、传感器误报、PLC参数设置)可远程解决;需现场处理的问题,华南区域24小时内、华东华中区域48小时内工程师携带备件到场;涉及关键部件更换(如蓄热体、转轮、燃烧器)的重大故障,72小时内完成修复或启用备用方案。为降低故障率,格源推行"预防性维护"模式:设备出厂时配备《运维手册》与视频教程,培训企业操作人员掌握日常巡检(每班检查压力、温度、阀门状态)、定期保养(每月清理过滤器、检查密封件,每季度标定传感器)等基础技能;复杂的专业维护(如蓄热体清理、转轮脱附温度优化、催化剂活性检测)由格源服务团队每半年上门执行。针对大型项目,格源提供"设备托管运维"服务:派驻专职工程师常驻客户现场,负责设备运行监控、故障处理、性能优化、备件管理,客户按年支付服务费,彻底解决"不会管、管不好"的问题。目前已有15家铝型材企业采用托管模式,设备运行率从85%-90%提升至98%以上,非计划停机次数减少80%,客户满意度评分4.8/5.0。
